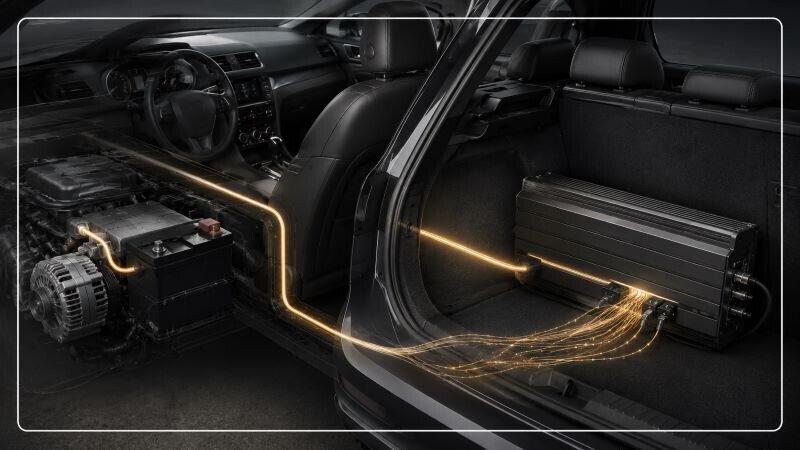

برق سیستم صوتی خودرو؛ تفاوت ولتاژ و آمپر در آمپلی‌فایر

یک آمپلی فایر ۱۰۰۰ وات روی کاغذ می تواند قدرتمند به نظر برسد، اما همین دستگاه اگر برق مناسبی دریافت نکند ممکن است در صدای بالا افت عملکرد داشته باشد، وارد حالت Protection شود یا نتواند توان مورد انتظار را تولید کند.

دلیل ساده است: آمپلی فایر فقط به یک عدد ولتاژ نیاز ندارد. برای تولید توان، ولتاژ و جریان باید همزمان در اختیار دستگاه باشند و کابل برق، اتصال زمین، باتری و سیستم شارژ خودرو نیز باید بتوانند این انرژی را با افت قابل قبول به آمپلی فایر برسانند.

به همین دلیل هنگام ارتقای سیستم صوتی خودرو نباید فقط به وات آمپلی فایر، ساب ووفر یا بلندگو نگاه کرد. سیستم برق خودرو نیز بخشی از طراحی سیستم صوتی است.

تفاوت ولتاژ و جریان در سیستم صوتی خودرو چیست؟

برای درک موضوع ابتدا باید سه مفهوم را از یکدیگر جدا کنیم:

می توان برای ساده سازی، ولتاژ را شبیه فشار آب و جریان را شبیه مقدار آبی دانست که از لوله عبور می کند؛ البته این فقط یک تشبیه آموزشی است و رفتار مدار الکتریکی دقیقاً مانند لوله آب نیست.

سیستم برق بیشتر خودروهای معمولی در گروه سیستم های اسمی ۱۲ ولتی قرار می گیرد. یک باتری سرب اسیدی شارژشده در حالت استراحت معمولاً حدود ۱۲.۶ ولت دارد و وقتی موتور روشن است، سیستم شارژ در خودروهای دارای آلترناتور معمولی اغلب نزدیک محدوده ۱۴ ولت کار می کند.

اما این عدد در تمام خودروها ثابت نیست. خودروهای جدید ممکن است از آلترناتور هوشمند یا Variable Voltage Alternator استفاده کنند که ولتاژ خروجی را با توجه به وضعیت باتری و شرایط خودرو تغییر می دهد. بنابراین نمی توان برای تمام خودروها یک ولتاژ ثابت هنگام روشن بودن موتور اعلام کرد.

توان آمپلی فایر از کجا می آید؟

رابطه پایه توان الکتریکی چنین است:

توان = ولتاژ × جریان

یا:

P = V × I

نکته فنی مهم این است که این رابطه را نباید با قانون اهم اشتباه گرفت. قانون اهم رابطه میان ولتاژ، جریان و مقاومت است:

V = I × R

Crutchfield نیز در محاسبات کابل آمپلی فایر، P = V × I را به عنوان رابطه توان یا Joule's Law استفاده می کند.

فرض کنید آمپلی فایری بتواند ۵۰۰ وات RMS توان صوتی تولید کند. اگر ولتاژ ورودی را ۱۳.۸ ولت فرض کنیم، در حالت ایده آل و با راندمان ۱۰۰ درصد به حدود ۳۶ آمپر جریان نیاز خواهیم داشت.

اما هیچ آمپلی فایری ۱۰۰ درصد راندمان ندارد.

برای محاسبات محافظه کارانه سیم کشی، Crutchfield راندمان تقریبی ۷۵ درصد را برای Class D و ۵۰ درصد را برای Class AB مبنا قرار می دهد. در نتیجه همان آمپلی فایر ۵۰۰ وات در شرایط خروجی کامل تقریباً به این مقدار جریان ورودی نیاز خواهد داشت:

این اعداد مثال محاسباتی هستند، نه جریان قطعی هر آمپلی فایر ۵۰۰ وات. راندمان واقعی، ولتاژ ورودی، امپدانس بار، طراحی دستگاه و میزان خروجی روی مصرف واقعی اثر می گذارند.

اگر می خواهید تفاوت ساختاری این دو گروه را دقیق تر بشناسید، مقاله تفاوت آمپلی فایر Class D و Class AB مکمل این بحث است.

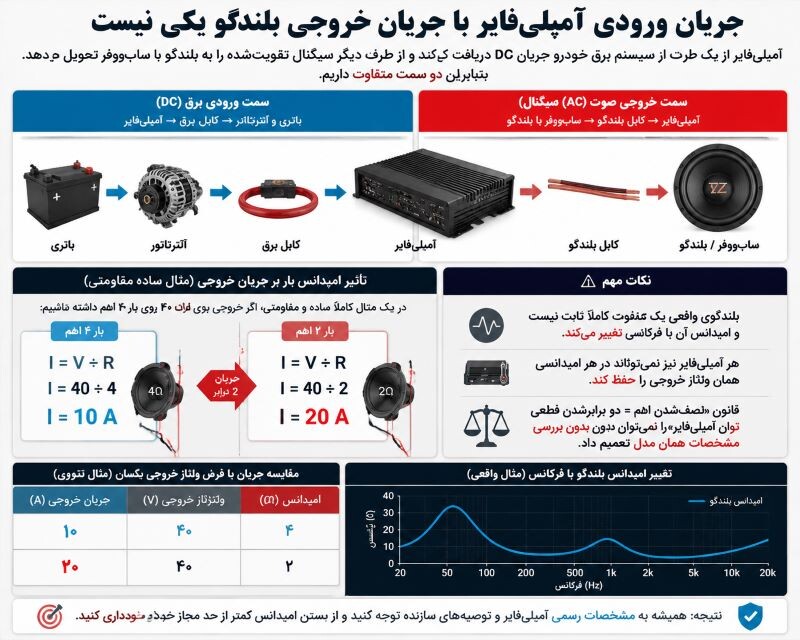

جریان ورودی آمپلی فایر با جریان خروجی بلندگو یکی نیست

این یکی از نکاتی است که در بسیاری از توضیحات سیستم صوتی با یکدیگر مخلوط می شوند.

آمپلی فایر از یک طرف از سیستم برق خودرو جریان DC دریافت می کند و از طرف دیگر سیگنال تقویت شده را به بلندگو یا ساب ووفر تحویل می دهد.

بنابراین دو سمت متفاوت داریم:

سمت ورودی برق:

باتری و آلترناتور → کابل برق → آمپلی فایر

سمت خروجی صوت:

آمپلی فایر → کابل بلندگو → ساب ووفر یا بلندگو

در سمت بلندگو، امپدانس بار اهمیت زیادی پیدا می کند.

در یک مثال کاملاً ساده و مقاومتی، اگر خروجی ۴۰ ولت روی بار ۴ اهم داشته باشیم:

I = V ÷ R = 40 ÷ 4 = 10 A

اگر همان ولتاژ روی بار ۲ اهم قرار گیرد:

40 ÷ 2 = 20 A

یعنی جریان دو برابر می شود.

اما بلندگوی واقعی یک مقاومت کاملاً ثابت نیست و امپدانس آن با فرکانس تغییر می کند. از طرف دیگر، هر آمپلی فایر نیز نمی تواند در هر امپدانسی همان ولتاژ خروجی را حفظ کند.

بنابراین قانون «نصف شدن اهم = دو برابرشدن قطعی توان آمپلی فایر» را نمی توان بدون بررسی مشخصات همان مدل تعمیم داد.

باتری یا دینام؛ کدام برق سیستم صوتی را تأمین می کند؟

پاسخ به وضعیت خودرو بستگی دارد.

وقتی موتور خاموش است

باتری منبع ذخیره انرژی خودرو است و تجهیزات الکتریکی از انرژی ذخیره شده آن استفاده می کنند.

استفاده طولانی از آمپلی فایر قدرتمند در حالت موتور خاموش می تواند باتری را تخلیه کند.

وقتی موتور روشن است

در یک خودروی معمولی، آلترناتور یا همان دینام منبع اصلی تولید انرژی الکتریکی است و علاوه بر تغذیه مصرف کننده های خودرو، باتری را نیز شارژ می کند.

KICKER در راهنمای فنی سیستم برق خودرو به صراحت توضیح می دهد که هنگام روشن بودن موتور، آلترناتور وظیفه تأمین مصرف کننده های الکتریکی، از جمله سیستم صوتی، را بر عهده دارد. اگر تقاضای کل سیستم بیشتر از ظرفیت قابل ارائه آلترناتور شود، کسری انرژی از باتری تأمین خواهد شد.

پس تصور اینکه «یک باتری بزرگ تر به تنهایی مشکل هر سیستم صوتی قدرتمندی را حل می کند» درست نیست.

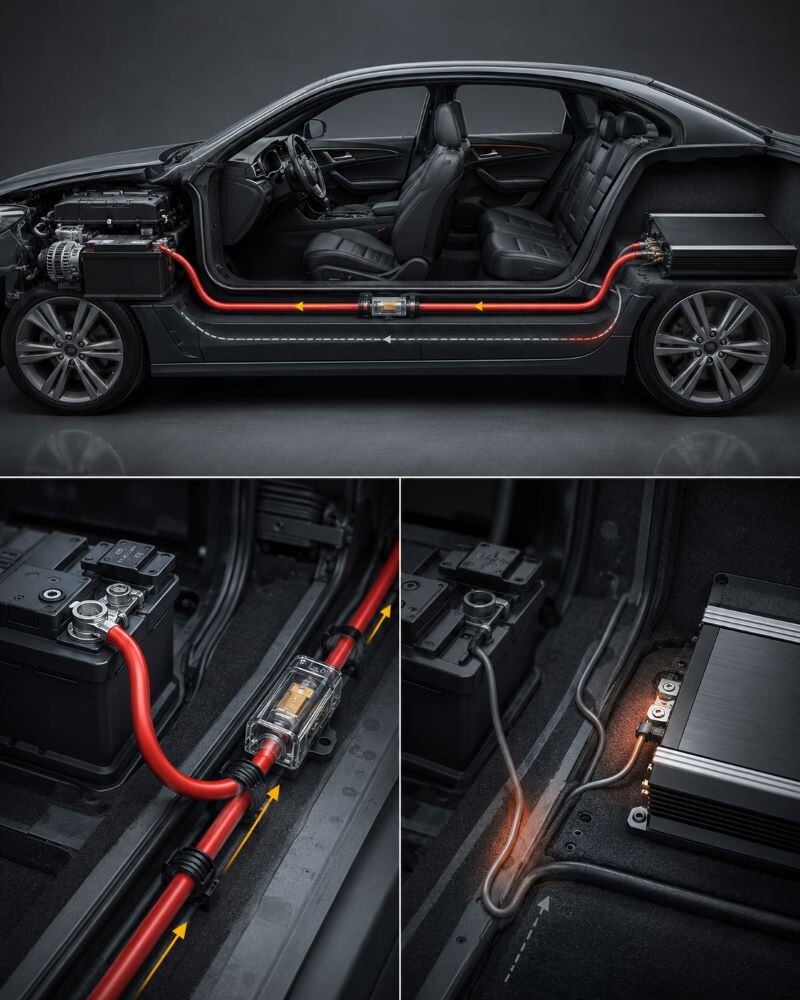

چرا سیم برق آمپلی فایر این قدر مهم است؟

حتی اگر آلترناتور و باتری توان کافی داشته باشند، باید این توان با افت قابل قبول به آمپلی فایر برسد.

هر کابل مقداری مقاومت دارد و وقتی جریان از آن عبور می کند، افت ولتاژ ایجاد می شود:

افت ولتاژ = جریان × مقاومت مسیر

هرچه:

جریان بیشتر باشد،

کابل طولانی تر باشد،

سطح مقطع مؤثر کمتر باشد،

مقاومت رسانا بیشتر باشد،

یا اتصالات نامناسب تر باشند،

افت ولتاژ می تواند بیشتر شود.

KICKER نیز توضیح می دهد کابل نامتناسب می تواند باعث افت ولتاژ شود و در بار بالا دمای کابل را افزایش دهد. همچنین مقاومت کابل با افزایش طول بیشتر می شود؛ به همین دلیل سایز مناسب کابل تنها براساس «وات آمپلی فایر» تعیین نمی شود و طول مسیر نیز اهمیت دارد.

به همین دلیل در مقاله فعلی تهران ضبط درباره انتخاب سیستم صوتی خودرو نیز سیم برق، فیوز، اتصالات و کیفیت سیم کشی در کنار خود آمپلی فایر جزو اجزای مهم سیستم معرفی شده اند.

چرا آمپلی فایر با افت ولتاژ ضعیف تر کار می کند؟

آمپلی فایر برای عملکرد خود محدوده مشخصی از ولتاژ ورودی دارد.

کاهش ولتاژ می تواند توان قابل دسترس بخش منبع تغذیه آمپلی فایر را محدود کند. واکنش دقیق دستگاه به طراحی آن بستگی دارد؛ ممکن است:

حداکثر توان خروجی کاهش پیدا کند،

در ولوم بالا زودتر به محدودیت برسد،

Protection فعال شود،

دستگاه خاموش و روشن شود،

یا در شرایطی اعوجاج افزایش پیدا کند.

Rockford Fosgate نیز کابل نامناسب یا اتصال ضعیف را از علت های احتمالی تأمین برق ناکافی و افت ولتاژ آمپلی فایر معرفی می کند.

این موضوع دلیل دیگری است که توان RMS آمپلی فایر را نباید جدا از ولتاژی که هنگام آزمایش توان استفاده شده بررسی کرد. برخی آمپلی فایرهای خودرو توان نامی خود را در ولتاژ ۱۴.۴ ولت اعلام می کنند و ممکن است در ولتاژ پایین تر همان خروجی را نداشته باشند.

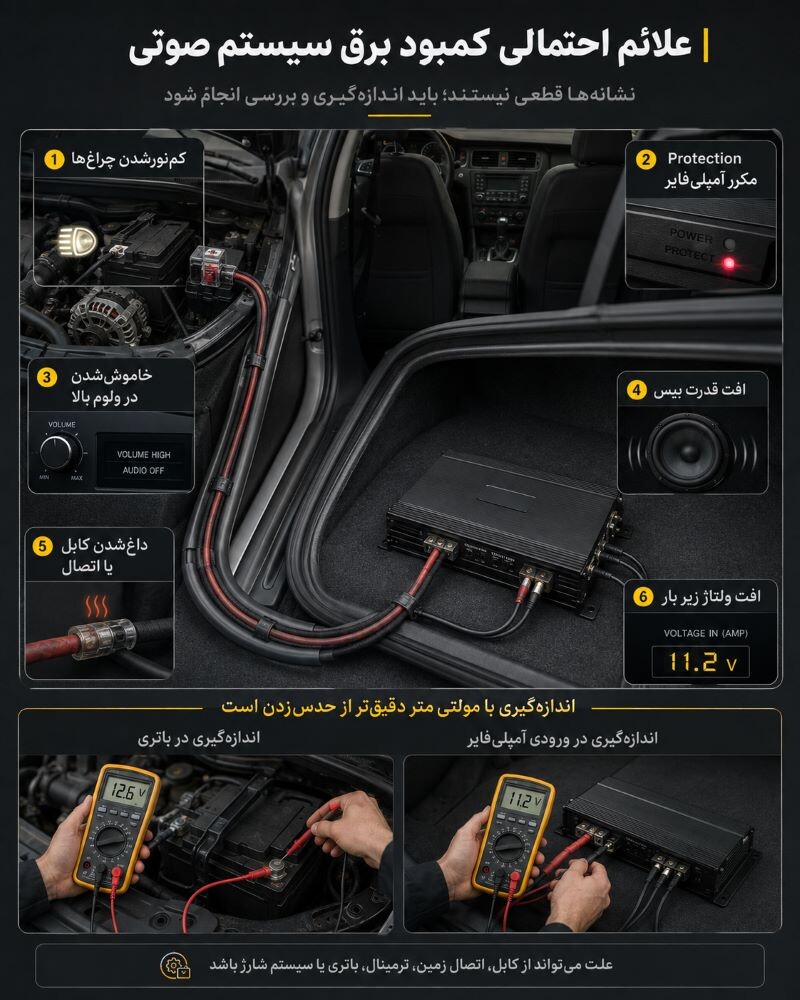

علائم احتمالی کمبود برق سیستم صوتی چیست؟

هیچ کدام از علائم زیر به تنهایی علت را قطعی نمی کنند، اما می توانند نشانه ای برای بررسی سیستم برق باشند:

کم نورشدن چراغ ها همزمان با ضربه های بیس

ورود مکرر آمپلی فایر به Protection

خاموش شدن آمپلی فایر در ولوم بالا

افت محسوس قدرت بیس در صدای زیاد

داغ شدن غیرعادی کابل یا اتصال

افت ولتاژ قابل توجه در ورودی آمپلی فایر زیر بار

مشکلات شارژ باتری پس از استفاده طولانی از سیستم

قبل از تعویض باتری یا دینام باید علت پیدا شود. کابل نامناسب، اتصال زمین ضعیف، ترمینال معیوب، باتری فرسوده یا سیستم شارژ خودرو نیز می توانند علائم مشابه ایجاد کنند.

برای بررسی صحیح، اندازه گیری ولتاژ با مولتی متر در باتری و ورودی آمپلی فایر و بررسی افت ولتاژ تحت بار اطلاعات بسیار بیشتری از حدس زدن بر اساس نور چراغ ها می دهد.

آیا آمپلی فایر ۱۰۰۰ وات واقعاً ۱۰۰۰ وات از باتری می گیرد؟

نه لزوماً، چون اول باید مشخص کنیم منظور کدام «۱۰۰۰ وات» است.

عدد Max Power روی بعضی تجهیزات معیار مناسبی برای محاسبه سیستم برق نیست. برای این کار باید توان واقعی RMS و مشخصات رسمی دستگاه بررسی شود.

از طرف دیگر، حتی یک آمپلی فایر با خروجی واقعی ۱۰۰۰ وات RMS نیز دائماً در حال تولید ۱۰۰۰ وات نیست. موسیقی یک سیگنال ثابت نیست و سطح آن لحظه به لحظه تغییر می کند.

بنابراین جریان لحظه ای، متوسط و حداکثر مصرف یکسان نیستند.

برای طراحی کابل و سیستم برق بهتر است به اطلاعات رسمی سازنده مانند:

توان RMS،

کلاس آمپلی فایر،

جریان مصرفی اعلام شده،

مقدار و تعداد فیوزهای دستگاه،

ولتاژ کاری،

و توصیه سیم کشی سازنده

مراجعه شود.

حدس زدن جریان فقط از روی عدد بزرگ نوشته شده روی جعبه می تواند کاملاً گمراه کننده باشد.

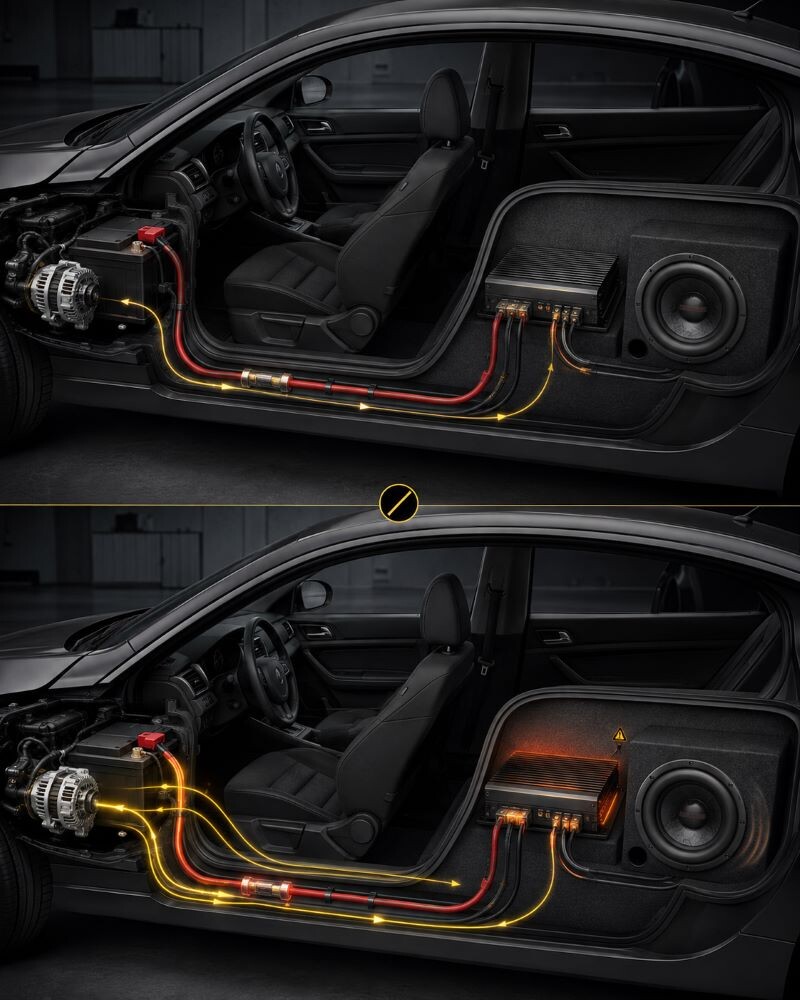

امپدانس پایین تر چه اثری روی برق سیستم دارد؟

وقتی یک آمپلی فایر برای کار در امپدانس پایین تر طراحی شده باشد، معمولاً امکان تولید توان بیشتری دارد و این توان بیشتر نیازمند انرژی ورودی بیشتری است.

به همین دلیل مثلاً یک آمپلی فایر مونو ممکن است در ۲ اهم و ۱ اهم توان های متفاوتی داشته باشد.

اما یک نکته بسیار مهم وجود دارد:

نباید امپدانس ساب ووفر را پایین تر از حداقل امپدانس مجاز آمپلی فایر تنظیم کرد.

امپدانس کمتر از حد طراحی دستگاه می تواند باعث افزایش فشار الکتریکی و حرارتی، فعال شدن Protection یا آسیب شود. Rockford Fosgate نیز تجاوز از حداقل امپدانس توصیه شده آمپلی فایر را یکی از مواردی می داند که باید هنگام عیب یابی بررسی شود.

آیا باتری دوم مشکل کمبود برق را حل می کند؟

گاهی مفید است، اما پاسخ عمومی «بله» نیست.

اضافه کردن باتری می تواند ظرفیت ذخیره انرژی سیستم را افزایش دهد. این موضوع به خصوص برای استفاده در حالت موتور خاموش یا تأمین بارهای کوتاه مدت اهمیت دارد.

اما باتری دوم ظرفیت تولید برق آلترناتور را افزایش نمی دهد.

اگر هنگام روشن بودن خودرو مصرف مداوم سیستم بیش از چیزی باشد که سیستم شارژ می تواند تأمین کند، باتری های بیشتری نیز در نهایت باید دوباره شارژ شوند.

KICKER باتری را وسیله ذخیره انرژی و آلترناتور را منبع تولید برق هنگام روشن بودن موتور معرفی می کند و تأکید دارد ظرفیت آلترناتور، باتری و مجموع مصرف خودرو باید با یکدیگر هماهنگ باشند.

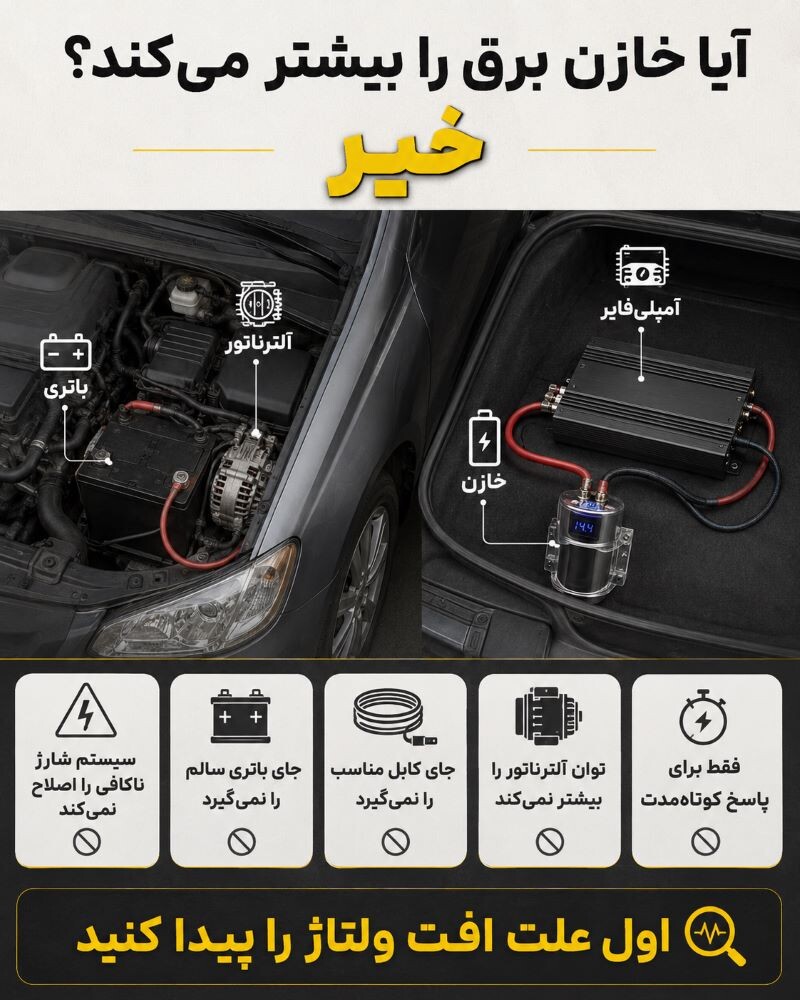

آیا خازن برق آمپلی فایر را بیشتر می کند؟

خیر.

خازن می تواند انرژی را سریع ذخیره و آزاد کند و در بعضی سیستم ها برای پاسخ دادن به تقاضاهای بسیار کوتاه مدت مفید باشد.

اما خازن:

توان آلترناتور را بیشتر نمی کند،

ظرفیت واقعی تولید برق خودرو را افزایش نمی دهد،

جای کابل مناسب را نمی گیرد،

جای باتری سالم را نمی گیرد،

و یک سیستم شارژ ناکافی را اصلاح نمی کند.

Crutchfield نیز صریحاً اشاره می کند که Capacitor توان جدیدی به سیستم اضافه نمی کند؛ اگر آلترناتور اساساً توان تأمین سیستم را نداشته باشد، اضافه کردن خازن مشکل اصلی را حل نمی کند.

بنابراین قبل از خرید خازن باید علت افت ولتاژ مشخص شود.

آیا دینام قوی تر همیشه لازم است؟

نه.

صرف نصب آمپلی فایر به این معنی نیست که خودرو حتماً به High-Output Alternator نیاز دارد.

ابتدا باید مشخص شود:

آمپلی فایر واقعاً چه مقدار توان RMS دارد؟

جریان مصرفی آن چقدر است؟

آلترناتور خودرو چه ظرفیتی دارد؟

مصرف کننده های فابریک خودرو چقدر از آن ظرفیت را استفاده می کنند؟

ولتاژ زیر بار واقعاً چقدر افت می کند؟

باتری و کابل های فعلی در چه وضعیتی هستند؟

حتی ظرفیت اسمی آلترناتور نیز تمام داستان نیست؛ توان خروجی آن می تواند با دور موتور، دما و طراحی سیستم شارژ تغییر کند.

در خودروهای جدید، سیستم مدیریت باتری و آلترناتور هوشمند نیز باید در تصمیم دخالت داده شود. تغییر خودسرانه سیستم شارژ یا سیم کشی چنین خودروهایی می تواند با مدیریت انرژی خودرو تداخل ایجاد کند.

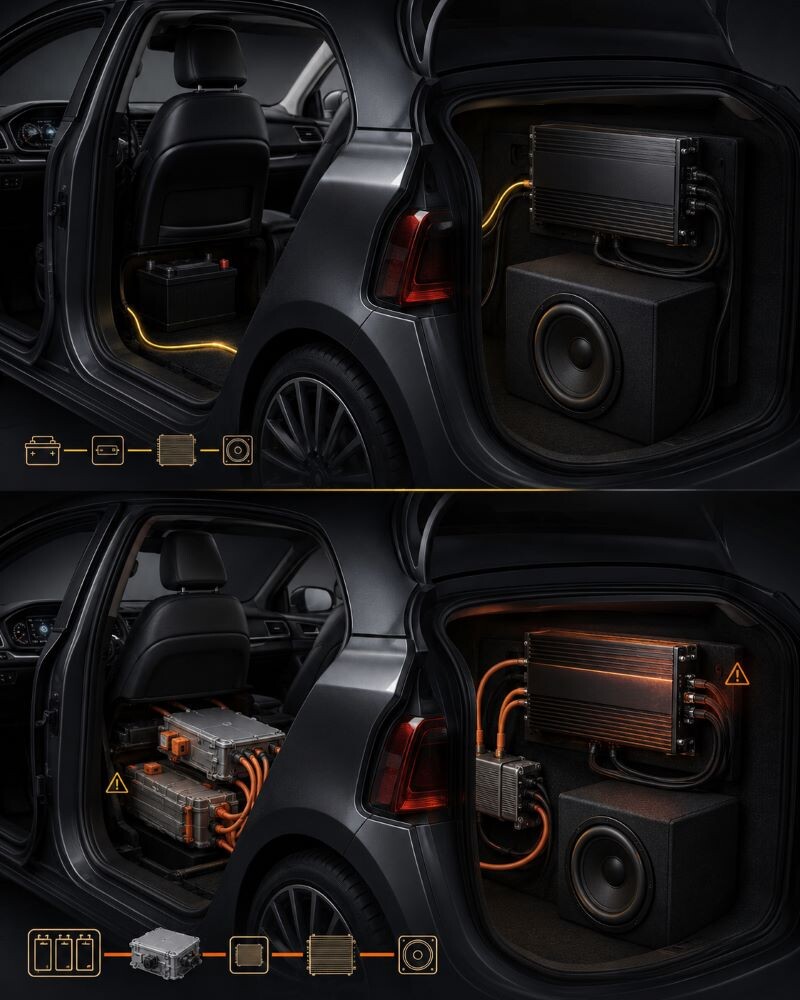

آیا ولتاژ بیشتر یعنی صدای قوی تر؟

این هم یکی از برداشت های ناقص رایج است.

در بعضی آمپلی فایرها افزایش ولتاژ ورودی در محدوده مجاز می تواند امکان تولید توان بیشتری را فراهم کند. اما این به معنی آن نیست که افزایش ولتاژ سیستم برق همیشه مطلوب یا ایمن است.

هر آمپلی فایر محدوده ولتاژ کاری مشخصی دارد.

ورود ولتاژ بیش از محدوده مجاز می تواند به تجهیزات آسیب برساند. بنابراین تغییر ولتاژ شارژ، دست کاری رگولاتور دینام یا استفاده از سیستم های ولتاژ بالاتر بدون بررسی مشخصات همه تجهیزات اقدام مناسبی نیست.

علاوه بر این، خودروهای هیبریدی و Mild Hybrid ممکن است معماری الکتریکی متفاوتی داشته باشند؛ برخی خودروها حتی از یک شبکه ۴۸ ولتی همراه با مبدل DC-DC برای مصرف کننده های ۱۲ ولتی استفاده می کنند.

پس «برق خودرو» را نمی توان برای تمام خودروهای جدید یکسان فرض کرد.

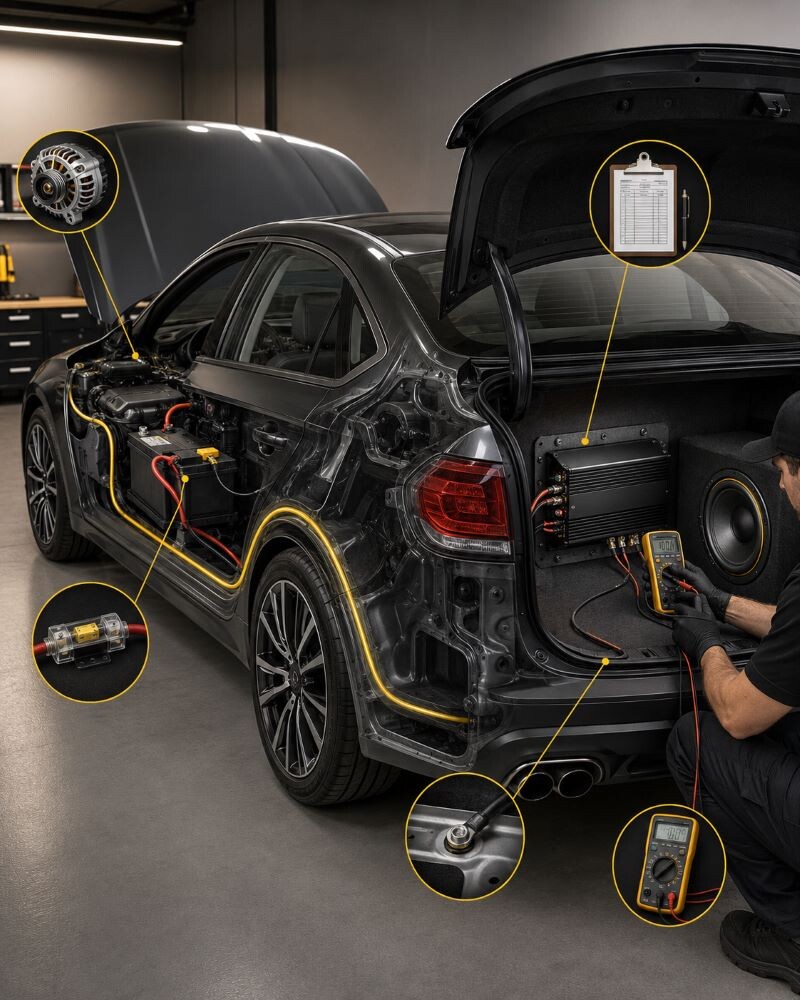

قبل از نصب آمپلی فایر قوی چه چیزهایی باید بررسی شوند؟

به جای شروع از خرید باتری دوم یا دینام قوی تر، مسیر منطقی این است:

توان RMS واقعی آمپلی فایر را مشخص کنید.
عدد Max مبنای مناسبی برای طراحی برق نیست.

مشخصات رسمی مصرف و فیوز دستگاه را بررسی کنید.
راهنمای سازنده اطلاعات دقیق تری از تخمین عمومی می دهد.

ظرفیت سیستم شارژ خودرو را بشناسید.
توان دینام بین خودروها متفاوت است.

کابل برق را براساس جریان و طول مسیر انتخاب کنید.
یک سایز ثابت برای همه آمپلی فایرها صحیح نیست.

کیفیت اتصال زمین را بررسی کنید.
مقاومت اضافی در مسیر Ground می تواند باعث افت ولتاژ شود.

فیوز مناسب نزدیک منبع تغذیه فراموش نشود.
یکی از وظایف اصلی فیوز محافظت از کابل در برابر جریان ناشی از اتصال کوتاه است.

ولتاژ سیستم را زیر بار اندازه بگیرید.
عدد ولتاژ بدون بار اطلاعات کاملی از عملکرد سیستم نمی دهد.

به دلیل جریان بسیار بالایی که در کابل های اصلی سیستم صوتی وجود دارد، تغییر سیم کشی باتری، آلترناتور یا اتصال های پرجریان بهتر است توسط فرد آشنا با برق خودرو انجام شود. اتصال کوتاه در این قسمت می تواند خطر آتش سوزی و آسیب جدی به تجهیزات ایجاد کند.

در نهایت ولتاژ مهم تر است یا آمپر؟

هیچ کدام به تنهایی.

توان از رابطه ولتاژ و جریان با یکدیگر ایجاد می شود.

یک آمپلی فایر قدرتمند به ولتاژ مناسب نیاز دارد، اما سیستم برق نیز باید بتواند جریان موردنیاز را بدون افت بیش از حد تأمین کند.

در عمل، عملکرد مناسب سیستم صوتی نتیجه هماهنگی مجموعه ای از اجزاست:

آلترناتور → باتری → کابل و اتصالات → آمپلی فایر → بلندگو یا ساب ووفر

اگر یکی از حلقه ها محدودیت جدی داشته باشد، خرید آمپلی فایر قوی تر به تنهایی مشکل را حل نمی کند.

به همین دلیل هنگام بررسی آمپلی فایرهای خودرو علاوه بر توان RMS و تعداد کانال، باید نیاز الکتریکی دستگاه و شرایط سیستم برق خودرو نیز در نظر گرفته شود.
