شیب کراس‌ اور در سیستم صوتی خودرو چیست؟

شیب کراس اور یا Crossover Slope مشخص می کند وقتی یک فرکانس از محدوده ای که برای بلندگو، تیوتر یا ساب ووفر تعیین کرده ایم خارج می شود، با چه سرعتی تضعیف شود. این مقدار معمولاً با واحد dB/octave یا «دسی بل بر اکتاو» بیان می شود.

برای مثال، تفاوت میان کراس اور ۱۲ و ۲۴ dB/oct فقط یک عدد در تنظیمات آمپلی فایر یا DSP نیست. این انتخاب مشخص می کند چه مقدار از فرکانس های خارج از محدوده هنوز به بلندگو برسند، دو درایور چقدر با یکدیگر هم پوشانی داشته باشند و سیستم در ناحیه کراس اور چگونه با هم ترکیب شود.

اگر با مفاهیمی مثل HPF، LPF و کراس اور آشنایی زیادی ندارید، بهتر است ابتدا ساختار کلی قطعات را در راهنمای انتخاب سیستم صوتی خودرو مرور کنید.

$listItemNav$

شیب کراس اور دقیقاً چه چیزی را نشان می دهد؟

کراس اور برخلاف یک دیوار ناگهانی عمل نمی کند. اگر برای یک تیوتر High-Pass Filter یا HPF تنظیم کنید، فرکانس های پایین تر از محدوده انتخاب شده یکباره حذف نمی شوند؛ هرچه از نقطه کراس اور دورتر می شویم، سطح آن ها کاهش پیدا می کند.

همین موضوع در Low-Pass Filter یا LPF نیز برعکس اتفاق می افتد: فرکانس های بالاتر از محدوده تعیین شده به تدریج ضعیف می شوند.

«اکتاو» در اینجا به دو برابر یا نصف شدن فرکانس اشاره دارد. مثلاً فاصله ۴۰ تا ۸۰ هرتز یک اکتاو و فاصله ۸۰ تا ۱۶۰ هرتز نیز یک اکتاو است.

اگر شیب یک فیلتر ۱۲ dB/oct باشد، در ناحیه ای که فیلتر وارد شیب اصلی خود شده است، با هر یک اکتاو فاصله گرفتن از محدوده عبور، تقریباً ۱۲ دسی بل تضعیف بیشتری ایجاد می شود.

یک نکته مهم این است که سطح سیگنال دقیقاً در فرکانس کراس اور فقط از روی عدد شیب قابل تعیین نیست. نوع فیلتر یا Alignment نیز اهمیت دارد؛ برای نمونه Butterworth و Linkwitz-Riley در نقطه کراس اور رفتار یکسانی ندارند. بنابراین تصور اینکه در فرکانس تنظیم شده سیگنال کاملاً بدون افت است و از همان نقطه دقیقاً کاهش آغاز می شود، ساده سازی بیش از حد مسئله است.

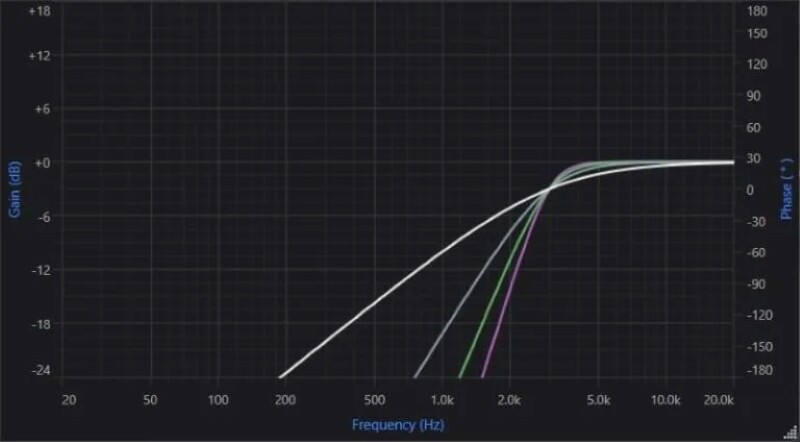

تفاوت شیب های ۶، ۱۲، ۱۸ و ۲۴ dB/oct چیست؟

در بسیاری از تجهیزات صوتی، شیب ها به صورت مضرب هایی از ۶ دسی بل بر اکتاو ارائه می شوند.

برخی DSPها و تجهیزات پردازش صدا شیب های ۳۰، ۳۶، ۴۲ یا حتی ۴۸ dB/oct را نیز در اختیار کاربر قرار می دهند. وجود این گزینه ها به این معنی نیست که بالاترین عدد همیشه بهترین انتخاب است؛ فقط امکان کنترل متفاوت پاسخ سیستم را فراهم می کند.

شیب ۶ dB/oct

این شیب بسیار ملایم است. در نتیجه دو درایور در محدوده وسیع تری همزمان صدا تولید می کنند.

این روش می تواند در یک طراحی مناسب به انتقال نرم بین درایورها کمک کند، اما در عوض فرکانس بیشتری خارج از محدوده اصلی به هر درایور می رسد. به همین دلیل لازم است بلندگوها در دو طرف نقطه کراس اور پاسخ قابل استفاده کافی داشته باشند.

شیب ۱۲ dB/oct

شیب ۱۲ dB/oct نسبت به حالت ۶ دسی بل تضعیف سریع تری ایجاد می کند و در بسیاری از آمپلی فایرها و کراس اورها نیز در دسترس است.

هم پوشانی میان درایورها همچنان قابل توجه است، بنابراین انتخاب فرکانس کراس اور، نوع فیلتر و قطبیت درایورها می تواند روی نتیجه نهایی اثر زیادی داشته باشد.

شیب ۱۸ dB/oct

در ۱۸ dB/oct محدوده خارج از باند سریع تر تضعیف می شود. چنین شیبی می تواند زمانی مفید باشد که بخواهیم ورود فرکانس های نامناسب به یک درایور را محدودتر کنیم، اما باز هم نمی توان آن را بدون درنظرگرفتن نوع بلندگو و پاسخ واقعی سیستم انتخاب کرد.

شیب ۲۴ dB/oct

شیب ۲۴ dB/oct جداسازی بیشتری بین محدوده کاری درایورها ایجاد می کند.

یکی از ساختارهای شناخته شده در این محدوده، فیلتر چهارمرتبه ای Linkwitz-Riley یا LR4 است. در شرایط طراحی مناسب، بخش High-Pass و Low-Pass در نقطه کراس اور هرکدام ۶ دسی بل پایین تر هستند و اگر پاسخ آکوستیکی، زمان رسیدن صدا و قطبیت درست باشند، می توانند با یکدیگر پاسخ صاف ایجاد کنند.

آیا شیب بیشتر همیشه بهتر است؟

خیر.

یکی از مهم ترین اشتباه ها در تنظیم سیستم صوتی این است که تصور کنیم ۲۴ dB/oct حتماً از ۱۲ بهتر است یا ۴۸ dB/oct حتماً از ۲۴ بهتر عمل می کند.

شیب بیشتر فقط نشان می دهد تضعیف در ادامه محدوده توقف سریع تر انجام می شود. آنچه در اطراف خود نقطه کراس اور اتفاق می افتد، به ساختار فیلتر و تنظیم فرکانس نیز بستگی دارد.

Audiofrog در بررسی فنی مقایسه ۲۴ و ۴۸ dB/oct نشان می دهد که صرف استفاده از شیب ۴۸ dB/oct تضمین نمی کند انرژی کمتری در ناحیه حساس اطراف کراس اور به تیوتر برسد. به خصوص پایین آوردن فرکانس کراس اور فقط به این دلیل که شیب تندتری انتخاب کرده ایم، می تواند برخلاف تصور باعث افزایش فشار واردشده به تیوتر شود.

بنابراین قاعده «عدد بزرگ تر = تنظیم بهتر» در کراس اور معتبر نیست.

شیب کراس اور چه اثری روی کیفیت صدا دارد؟

شیب کراس اور مستقیماً روی میزان هم پوشانی فرکانسی میان درایورها اثر می گذارد.

در یک شیب ملایم، مثلاً ۶ یا ۱۲ dB/oct، دو بلندگو در محدوده وسیع تری همزمان فعال هستند. اگر پاسخ، زمان بندی و فاز مناسب باشد، انتقال صدا می تواند یکپارچه باشد. اگر این موارد درست نباشند، همین هم پوشانی ممکن است باعث تقویت یا تضعیف بعضی فرکانس ها شود.

با افزایش شیب، هم پوشانی کمتر می شود و درایور سریع تر از محدوده ای که برای آن در نظر گرفته نشده خارج می شود.

اما اینجا یک نکته مهم وجود دارد: مشکل فاز نتیجه صرفاً «زیاد بودن شیب» نیست. همه فیلترهای کراس اور روی فاز اثر می گذارند و یک طراحی صحیح باید پاسخ دامنه و فاز را در کنار یکدیگر مدیریت کند.

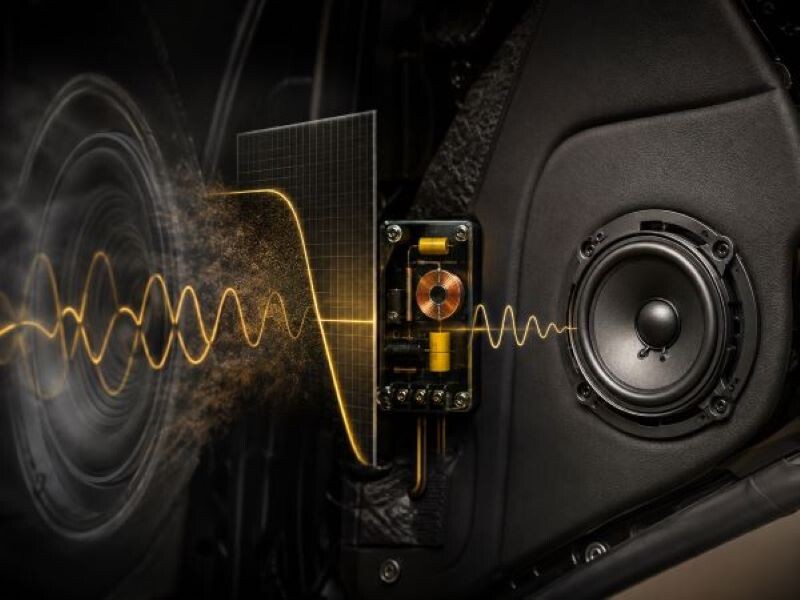

شیب کراس اور چگونه از بلندگو محافظت می کند؟

یکی از کاربردهای مهم High-Pass Filter جلوگیری از رسیدن بخش زیادی از فرکانس های پایین به بلندگوهای کوچک تر است.

مثلاً وقتی یک بلندگوی کوچک مجبور شود فرکانس هایی پایین تر از محدوده مناسب خود را با سطح بالا پخش کند، حرکت مخروط افزایش پیدا می کند و احتمال اعوجاج و فشار مکانیکی بیشتر می شود.

JBL نیز در راهنمای تنظیم کراس اور خود اشاره می کند که High-Pass با شیب تندتر می تواند حرکت غیرضروری مخروط بلندگوی کوچک در فرکانس های بسیار پایین را کاهش دهد و در نتیجه به کاهش اعوجاج و افزایش توان قابل استفاده کمک کند.

با این حال، شیب تندتر اجازه نمی دهد فرکانس کراس اور را بدون توجه به توانایی واقعی درایور تا هر مقدار که خواستیم پایین بیاوریم.

فرکانس مناسب باید ابتدا با محدوده کاری، مشخصات و توصیه سازنده همان بلندگو تطبیق داده شود.

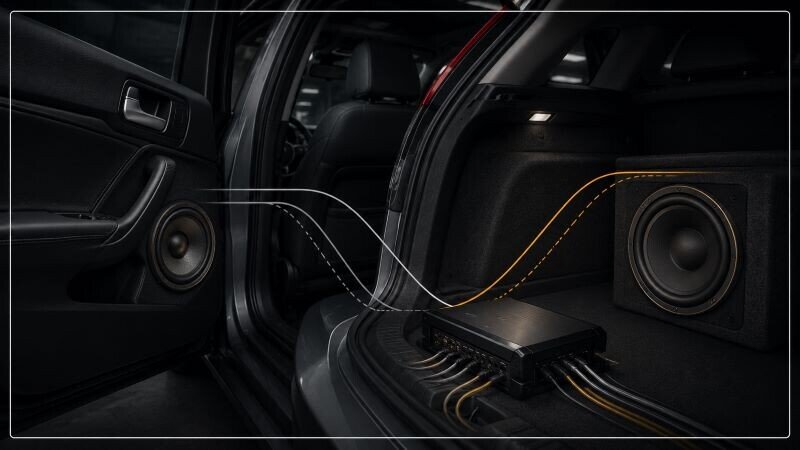

شیب کراس اور ساب ووفر چه اهمیتی دارد؟

در ساب ووفر معمولاً از Low-Pass Filter استفاده می شود تا فرکانس های میانی و بالا وارد محدوده کاری ساب نشوند.

شیب تندتر می تواند محتوای Upper Bass و Midrange را با سرعت بیشتری از ساب حذف کند. در مقابل، شیب ملایم تر اجازه می دهد ساب در محدوده بالاتری نیز مشارکت کند و در بعضی خودروها به اتصال بهتر ساب با بلندگوهای جلو کمک کند.

این موضوع حتی به محل نصب ساب و آکوستیک خودرو وابسته است. JL Audio در راهنمای برخی آمپلی فایرهای خود توضیح می دهد که در بعضی خودروها ساب نصب شده در صندوق و پشت صندلی ممکن است با شیب ۱۲ dB/oct ترکیب مناسب تری ایجاد کند، در حالی که در شرایط دیگر ۲۴ dB/oct مناسب تر باشد؛ خود سازنده نیز تأکید می کند که این یک قانون ثابت نیست.

اگر در حال انتخاب این بخش از سیستم هستید، می توانید مدل های موجود در دسته ساب ووفر خودرو را بررسی کنید؛ اما فرکانس و شیب مناسب باید براساس مشخصات همان ساب، بلندگوهای دیگر و شرایط نصب تعیین شود.

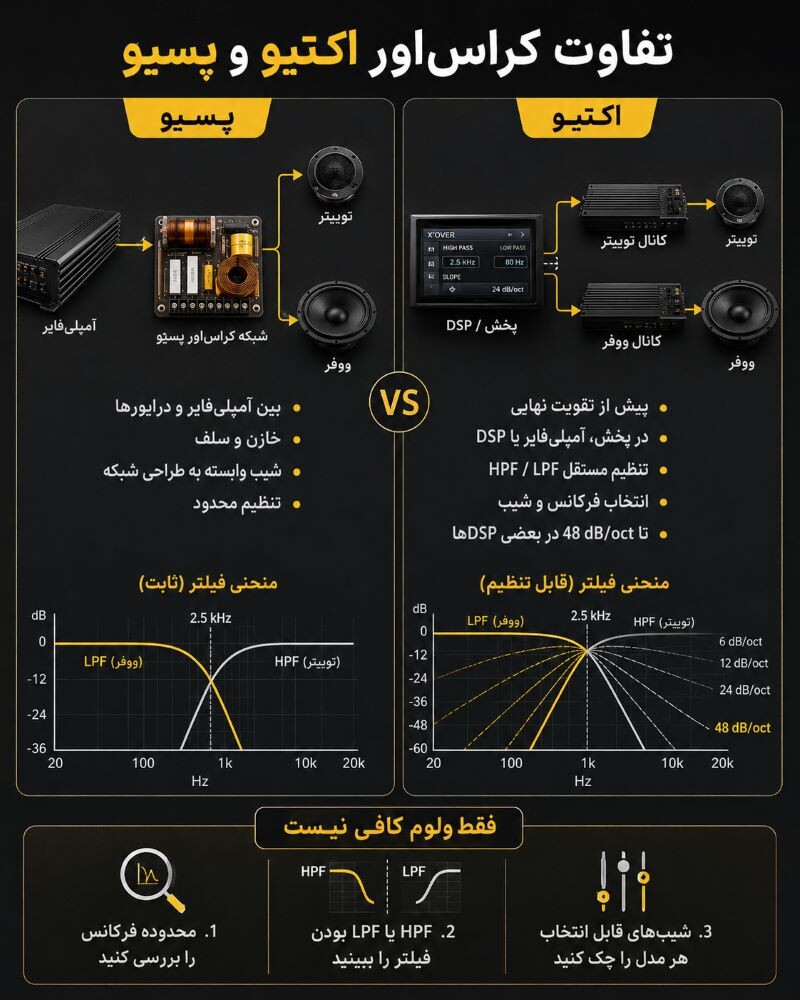

کراس اور اکتیو و پسیو چه تفاوتی در کنترل شیب دارند؟

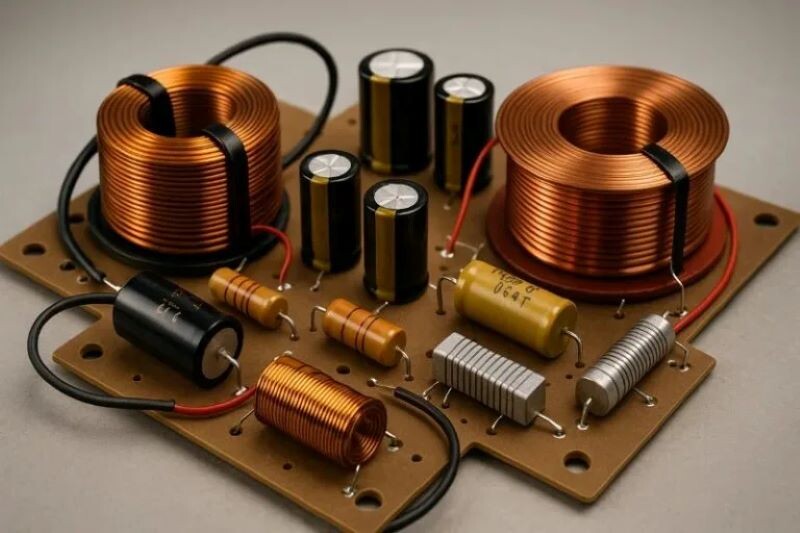

کراس اور پسیو معمولاً با قطعاتی مانند خازن و سلف ساخته می شود و در بسیاری از ست های کامپوننت بین آمپلی فایر و درایورها قرار می گیرد. تنظیمات آن عمدتاً توسط طراحی خود شبکه تعیین شده است.

در مقابل، کراس اور اکتیو می تواند در پخش، آمپلی فایر یا DSP قرار داشته باشد و سیگنال را پیش از رسیدن به مرحله تقویت نهایی فیلتر کند. در سیستم های دارای DSP معمولاً امکان انتخاب مستقل HPF، LPF، فرکانس و شیب برای کانال های مختلف وجود دارد. برخی DSPهای فعلی حتی شیب هایی تا ۴۸ dB/oct ارائه می کنند.

در هنگام بررسی آمپلی فایرهای خودرو نباید صرفاً وجود یک ولوم Crossover را کافی دانست؛ محدوده فرکانس، HPF یا LPF بودن فیلتر و شیب های قابل انتخاب هر مدل باید از مشخصات همان دستگاه بررسی شود.

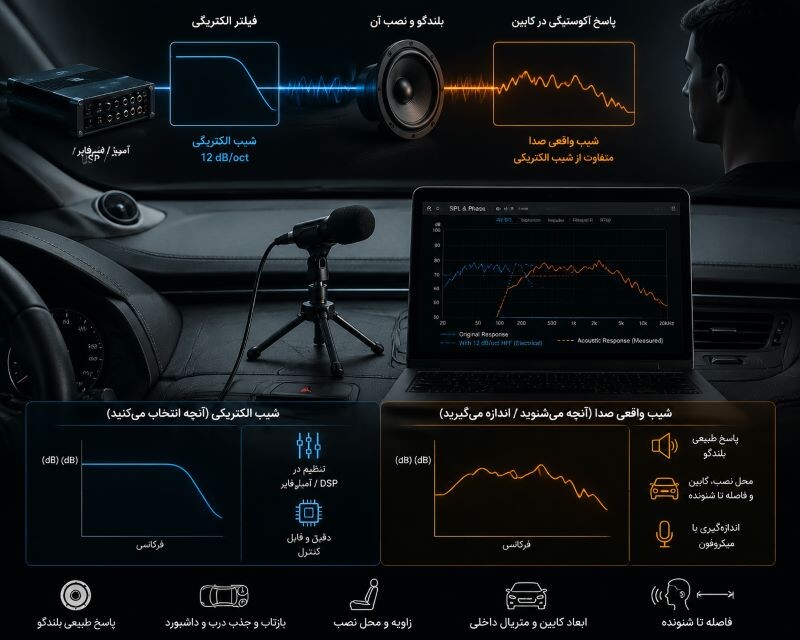

شیب الکتریکی با شیب واقعی صدا یکسان نیست

این نکته در تنظیم حرفه ای اهمیت زیادی دارد.

عددی که روی آمپلی فایر یا DSP انتخاب می کنید، شیب الکتریکی فیلتر است. اما آنچه داخل خودرو شنیده یا با میکروفون اندازه گیری می شود، پاسخ آکوستیکی است.

بلندگو خودش پاسخ فرکانسی طبیعی دارد. زاویه نصب، محل قرارگیری، محفظه، درب خودرو، داشبورد و فاصله تا شنونده نیز پاسخ نهایی را تغییر می دهند.

به همین دلیل ممکن است یک فیلتر الکتریکی ۱۲ dB/oct روی یک درایور، در عمل پاسخ آکوستیکی متفاوتی ایجاد کند. در طراحی دقیق کراس اور، پاسخ واقعی درایور است که باید با هدف موردنظر تطبیق داده شود.

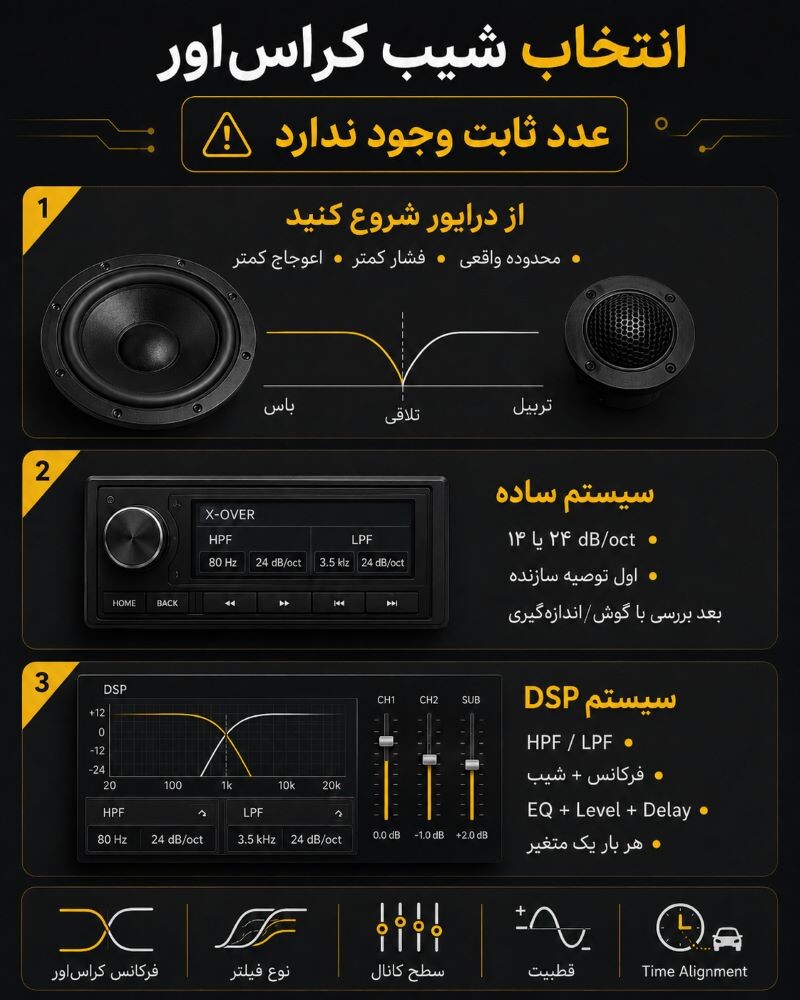

برای سیستم صوتی خودرو چه شیب کراس اوری انتخاب کنیم؟

یک عدد ثابت برای همه سیستم ها وجود ندارد.

برای انتخاب منطقی، ابتدا باید مشخص شود هر درایور واقعاً چه محدوده ای را می تواند بدون فشار و اعوجاج غیرضروری پخش کند. پس از آن فرکانس کراس اور، شیب، نوع فیلتر، سطح کانال، قطبیت و در سیستم های حرفه ای Time Alignment در کنار هم تنظیم می شوند.

در یک سیستم ساده، گزینه های موجود روی پخش یا آمپلی فایر ممکن است محدود به ۱۲ و ۲۴ dB/oct باشند. در این شرایط نیز بهتر است ابتدا تنظیم توصیه شده سازنده تجهیزات را مبنا قرار دهید و سپس نتیجه را با گوش دادن کنترل شده یا ابزار اندازه گیری بررسی کنید.

در سیستم های DSP، تغییر همزمان فرکانس، شیب، EQ، Level و Delay کار را دشوار می کند. بهتر است هر متغیر جداگانه بررسی شود تا مشخص باشد تغییر شنیده شده واقعاً ناشی از کدام تنظیم است.

اشتباهات رایج در انتخاب Crossover Slope

یکی از رایج ترین اشتباه ها، انتخاب بالاترین شیب صرفاً به دلیل بزرگ تر بودن عدد آن است.

اشتباه دوم، پایین آوردن فرکانس کراس اور تیوتر با این تصور است که شیب ۲۴ یا ۴۸ dB/oct به تنهایی از آن محافظت می کند.

اشتباه سوم، تنظیم HPF و LPF فقط از روی اعداد روی دستگاه بدون توجه به پاسخ واقعی بلندگوهاست.

اشتباه دیگر نیز کپی کردن تنظیمات یک خودرو یا سیستم صوتی دیگر است. محل بلندگو، مشخصات درایورها، کابین و تجهیزات پردازش می توانند نتیجه را کاملاً تغییر دهند.

در نهایت، کراس اور باید باعث شود دو درایور در محدوده انتقال مانند بخش های جدا از هم شنیده نشوند؛ بلکه سیستم تا حد امکان یکپارچه عمل کند.

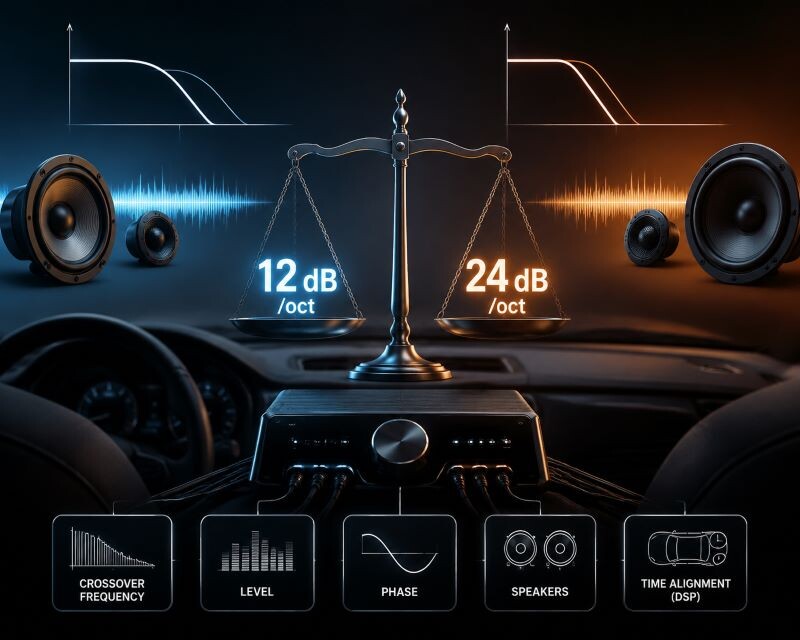

بالاخره ۱۲ dB بهتر است یا ۲۴ dB؟

هیچ کدام به طور مطلق بهتر نیست.

۱۲ dB/oct هم پوشانی بیشتری باقی می گذارد و در بعضی سیستم ها می تواند به ترکیب مناسب تر دو درایور کمک کند. ۲۴ dB/oct محدوده کاری را سریع تر جدا می کند و در بسیاری از سیستم های اکتیو امکان کنترل و حفاظت بیشتری ایجاد می کند.

اما نتیجه نهایی به فرکانس انتخابی، نوع فیلتر، بلندگوها، نحوه نصب، زمان رسیدن صدا و آکوستیک خودرو وابسته است.

به همین دلیل Crossover Slope را نباید یک تنظیم مستقل دید. این پارامتر یکی از اجزای تنظیم کامل سیستم صوتی است و زمانی بهترین نتیجه را می دهد که همراه با فرکانس کراس اور، Level، Phase و در صورت وجود DSP، Time Alignment بررسی شود.
